Achat sur plan : comment lire un plan d’architecte ?

À quoi ressemble un plan d’architecte ?

Les plans de logement sont des représentations en deux dimensions de l’intérieur du logement, vues du dessus. Il peut s’agir d’un plan d’architecte à proprement parler ou d’un plan commercial simplifié, selon le stade du projet.

Ils permettent au futur acquéreur de voir l’organisation des pièces, leurs surfaces et les principaux aménagements prévus par le promoteur immobilier ou le constructeur.

Lors d'un achat sur plan ou d'une Vente en l'État Futur d'Achèvement (VEFA), l’achat repose en grande partie sur ces plans et sur la notice descriptive que le vendeur s’engage à respecter.

Pour réussir votre projet immobilier neuf avec sérénité, comprendre le plan de votre futur logement est tout aussi important que les étapes de votre acquisition détaillées dans notre Guide Achat.

Logement acheté en VEFA : bien comprendre la numérotation

Ces symboles peuvent varier d’un plan à l’autre : en cas de doute, reportez-vous toujours à la légende du document.

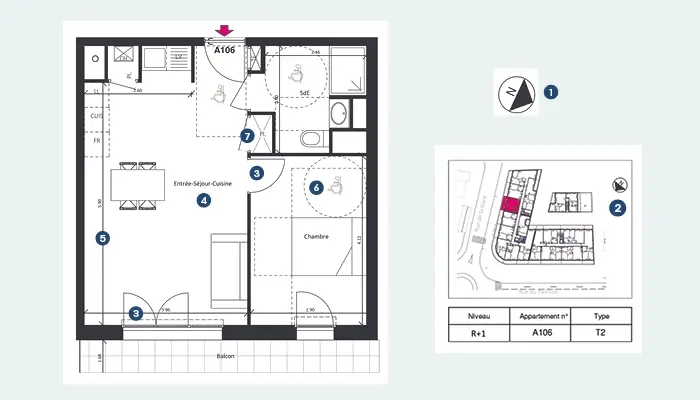

La localisation du lot dans le plan

Au-delà de l’intérieur du logement, le plan mentionne deux détails très intéressants pour l’acquéreur :

 1  L’orientation géographique, souvent indiquée par une boussole ou une flèche pointant le nord.

 2  Un plan réduit, dont la forme peut varier, précisant la localisation du lot dans l’ensemble de la résidence ou sur la parcelle pour les maisons. En VEFA, cette situation du lot dans l’immeuble doit obligatoirement figurer dans le contrat de réservation.

Murs, portes et fenêtres : comment les reconnaître ?

Les murs et les cloisons sont généralement représentés par des traits dont l’épaisseur peut varier selon le plan. Cette seule représentation graphique ne permet pas de déterminer avec certitude si une paroi est porteuse. En cas de projet de modification, mieux vaut interroger directement le promoteur.

 3  Les portes sont généralement accompagnées d’un arc de cercle indiquant leur sens d’ouverture. Les fenêtres, baies vitrées et portes-fenêtres utilisent d’autres symboles, qui peuvent varier d’un plan à l’autre : en cas de doute, reportez-vous à la légende.

Pièces, surfaces et cotes : comment lire les indications chiffrées ?

 4  Le nom des pièces est inscrit au milieu des espaces concernés : séjour, cuisine, chambre … On y trouve parfois des acronymes, par exemple DGT pour dégagement, SDB pour salle de bain, SDE pour salle d’eau ou encore PL pour placard. Ces abréviations peuvent toutefois varier d’un promoteur à l’autre.

Lorsqu’un chiffre est écrit sous le nom d’une pièce, il s’agit de sa surface en m². Certains architectes ajoutent un tableau à côté du plan reprenant les surfaces de l'ensemble des pièces.

 5  Les lignes de cote, ces traits continus surmontés d’un chiffre qui traversent les espaces, indiquent une dimension du logement ou la distance entre deux éléments. Vérifiez toujours l’unité utilisée sur le plan, exprimée en mètres ou en centimètres.

Accessibilité et rangements : les derniers symboles à connaître

 6  Un cercle d’environ 1,50 m de diamètre peut représenter un espace de manœuvre, notamment pour permettre à une personne à mobilité réduite de faire demi-tour.

 7  Les placards et les rangements peuvent être signalés par une croix, la mention « PL » ou un autre symbole précisé dans la légende du plan.

Quels documents ont une valeur contractuelle en VEFA ?

Globalement, les 7 points évoqués sont les informations minimales reportées dans les plans les plus simples. On peut également se référer à divers pictogrammes pour l’évier de la cuisine, les toilettes, une baignoire ou une douche. La table de la salle à manger, le canapé ou les lits font notamment partie du mobilier consigné sur le plan d'un appartement ou d'une maison en construction.

Ces informations permettent à l’acquéreur de se projeter plus facilement dans son futur logement.

À noter que l'ameublement et les éléments décoratifs ne sont pas forcément inclus dans la vente.

Seuls les équipements et prestations mentionnés dans la notice descriptive ont une valeur contractuelle ; les documents publicitaires et les images de synthèse, eux, n’en ont pas.
